OVN-Kubernetes + EgressIP su OpenShift

OVN-Kubernetes + EgressIP su OpenShift

Guida completa in un unico README
Lingua: italiano

Obiettivo: avere in un solo repo una spiegazione chiara di OVN-Kubernetes, dei suoi componenti, del flusso EgressIP e di un percorso pratico di troubleshooting per problemi intermittenti su OpenShift.

Contenuto del repo

  • README.md — guida completa “master”, con immagini e comandi
  • images/ — diagrammi inclusi nel README
  • scripts/collect-ovn-egressip-diagnostics.sh — raccolta read-only dei dati diagnostici

1) Cos’è OVN-Kubernetes

OVN-Kubernetes è il plugin di rete predefinito di OpenShift.

In pratica:

  • Kubernetes / OpenShift descrive cosa vuoi ottenere;
  • OVN costruisce un modello logico di rete;
  • Open vSwitch (OVS) sul nodo applica quel modello al traffico reale.

Detta in modo semplice:

Kubernetes esprime l’intenzione.
OVN costruisce la rete logica.
OVS inoltra davvero i pacchetti.

2) Vista generale

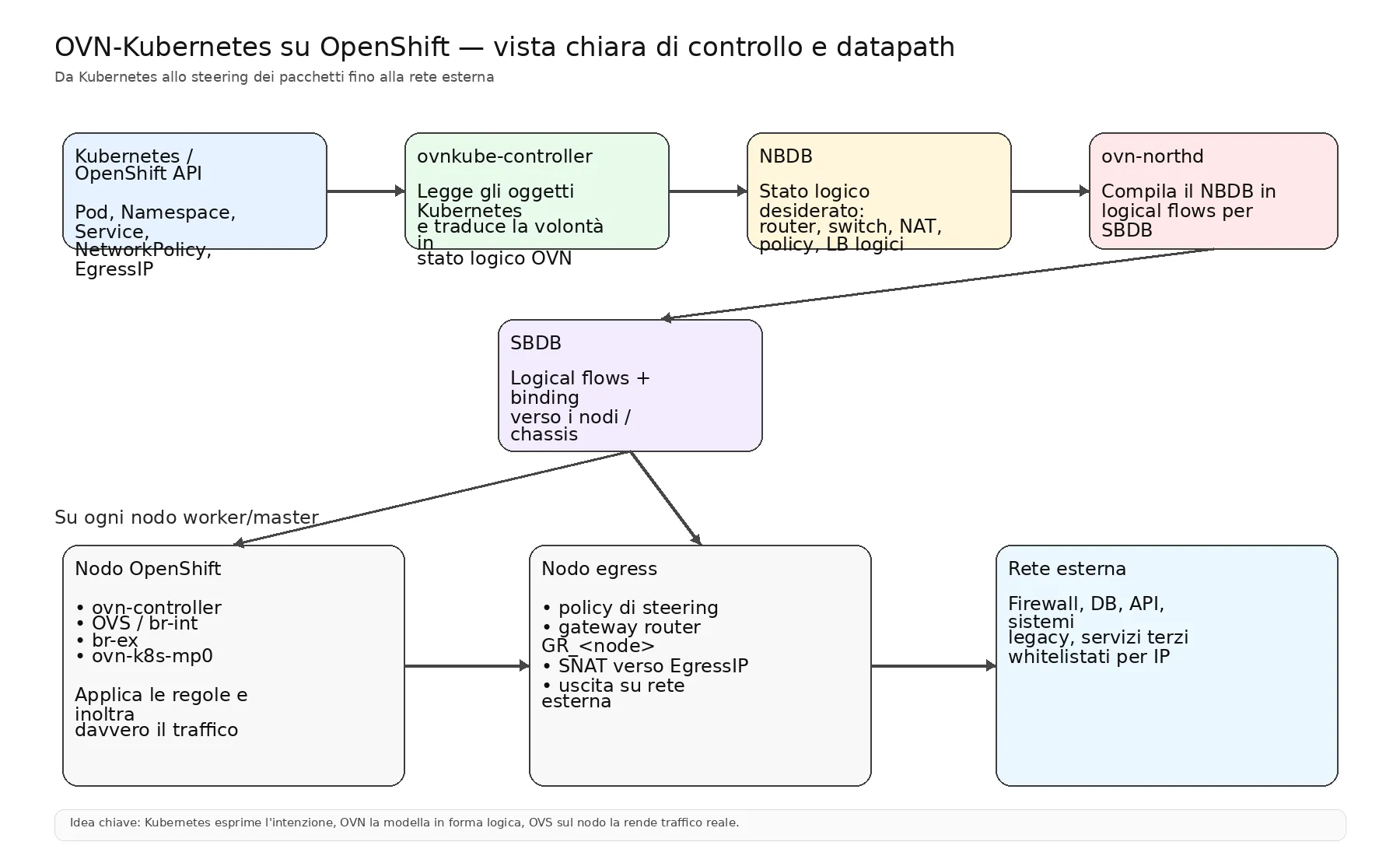

Vista generale OVN

Lettura del diagramma

  1. Gli oggetti Kubernetes (Pod, Namespace, Service, EgressIP, NetworkPolicy) vengono osservati dai controller OVN.
  2. Il controller aggiorna il NBDB con lo stato logico desiderato.
  3. ovn-northd compila quel modello in logical flows nel SBDB.
  4. Ogni ovn-controller sui nodi legge il SBDB e programma OVS.
  5. Il traffico esce tramite br-ex verso la rete esterna.
  6. Se è coinvolto un EgressIP, il traffico viene steering verso il nodo egress e lì subisce SNAT.

3) Componenti OVN-Kubernetes: chi sono e cosa fanno

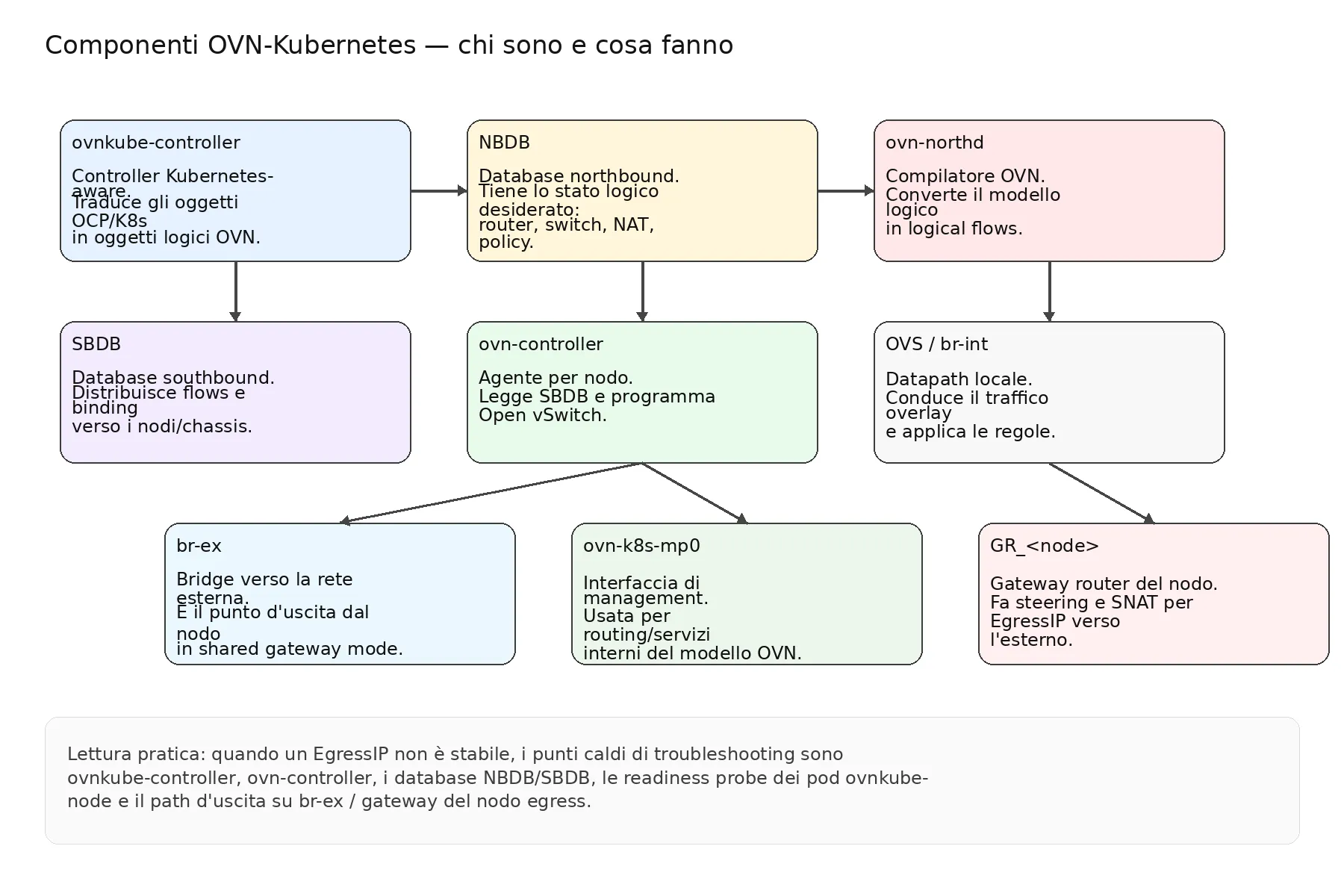

Componenti OVN

3.1 Kubernetes / OpenShift API

Contiene gli oggetti sorgente:

  • Pod
  • Namespace
  • Service
  • NetworkPolicy
  • EgressIP
  • EgressFirewall
  • EgressQoS

È il punto da cui parte tutto.

3.2 ovnkube-controller

È il controller che osserva gli oggetti Kubernetes e costruisce il modello di rete logico richiesto.

In pratica:

  • legge le CR e gli oggetti standard;
  • aggiorna la rete logica OVN;
  • gestisce riconciliazioni quando cambiano label, pod, namespace o stato dei nodi.

3.3 NBDB (Northbound Database)

È il database dello stato logico desiderato.

Qui trovi oggetti come:

  • logical switches
  • logical routers
  • NAT
  • policy di routing
  • load balancer logici

3.4 ovn-northd

È il “compilatore” di OVN:

  • prende gli oggetti logici del NBDB;
  • li converte in logical flows adatti al SBDB.

3.5 SBDB (Southbound Database)

Contiene:

  • logical flows
  • binding verso nodi / chassis
  • informazioni utili agli agenti per nodo

3.6 ovn-controller

Gira su ogni nodo. Legge il SBDB e programma Open vSwitch con le regole necessarie.

3.7 Open vSwitch (OVS)

È il datapath reale. I bridge più importanti che vedi spesso sono:

  • br-int — bridge interno
  • br-ex — bridge verso la rete esterna

3.8 br-ex

È il ponte verso la rete fisica esterna. Quando usi EgressIP in shared gateway mode, l’uscita verso la rete esterna passa di qui.

3.9 ovn-k8s-mp0

È l’interfaccia di management usata da OVN-Kubernetes per routing e comunicazioni interne al modello di rete.

3.10 ovn_cluster_router, join switch e GR_

Sono i mattoni logici principali del percorso:

  • ovn_cluster_router = router logico distribuito del cluster
  • join switch = collega router distribuito e gateway router
  • GR_<node> = gateway router del singolo nodo

Visione mentale semplice:

Pod -> Logical switch -> ovn_cluster_router -> join switch -> GR_<node> -> br-ex -> rete esterna

4) Cos’è EgressIP

EgressIP serve a far uscire il traffico di uno o più pod verso servizi esterni al cluster usando un source IP costante.

Quando si usa

  • firewall esterni con whitelist IP
  • database esterni che accettano connessioni solo da IP noti
  • sistemi legacy che pretendono un IP di origine stabile

Cose importanti da ricordare

  • vale per traffico verso l’esterno del cluster;
  • non è il meccanismo giusto per traffico east-west;
  • pod -> node IP non è un buon test di EgressIP;
  • conviene sempre testare verso un target davvero esterno.

5) Flusso EgressIP

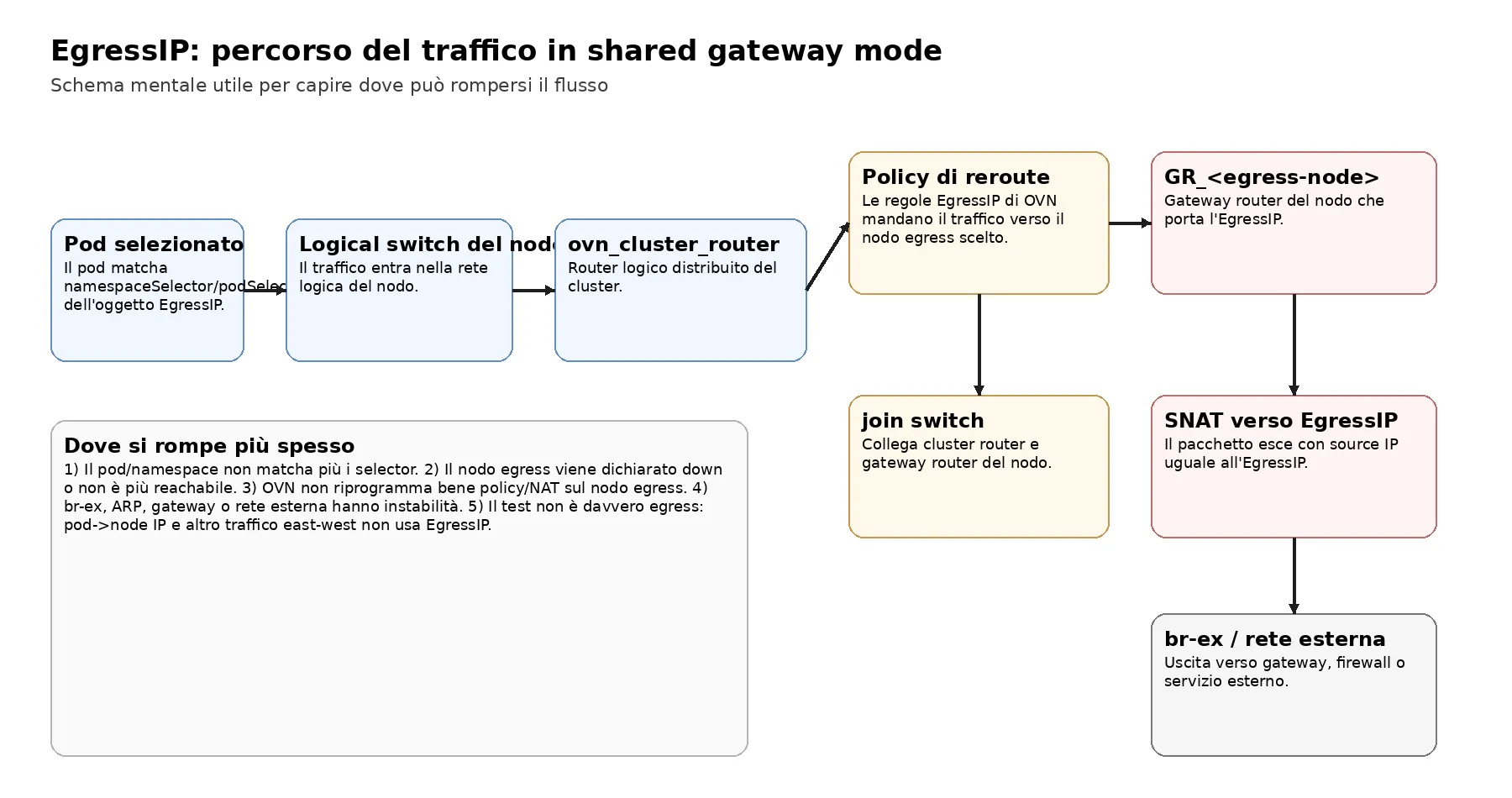

Flusso EgressIP

Lettura pratica del flusso

  1. Il pod viene selezionato da namespaceSelector e, se presente, da podSelector.
  2. OVN applica una policy logica che steering il traffico verso il nodo egress.
  3. Sul nodo egress il traffico passa nel gateway router logico del nodo.
  4. Lì avviene lo SNAT verso l’EgressIP.
  5. Il traffico esce da br-ex verso la rete esterna.

6) Perché togliere e rimettere la label sembra risolvere

Se togli/rimetti una label su namespace o pod, in genere forzi:

  • rivalutazione dei selector dell’oggetto EgressIP;
  • nuova riconciliazione del controller;
  • eventuale riprogrammazione di policy / NAT / assegnazioni.

Quindi:

il toggle della label può far “ripartire” temporaneamente il traffico,
ma spesso non rimuove la vera causa.

Se il problema poi torna, la causa è spesso a monte:

  • nodo egress che flappa;
  • readiness probe OVN in timeout;
  • riconnessioni ai database OVN;
  • instabilità del nodo;
  • problemi sul path di uscita.

7) Caso tipico: EgressIP intermittente

Sintomo classico:

  • un namespace con EgressIP smette di uscire correttamente;
  • togliendo/rimettendo la label torna a funzionare;
  • dopo un po’ ricade.

Ipotesi più probabili

  1. selector che vengono rivalutati e sbloccano solo temporaneamente;
  2. nodo egress non considerato stabile / reachability ballerina;
  3. ovnkube-node con readiness probe in timeout;
  4. problemi di ovn-controller, nbdb, sbdb o northd;
  5. problemi lato br-ex, ARP, gateway o rete esterna;
  6. test-case non rappresentativo.

8) Troubleshooting: percorso consigliato

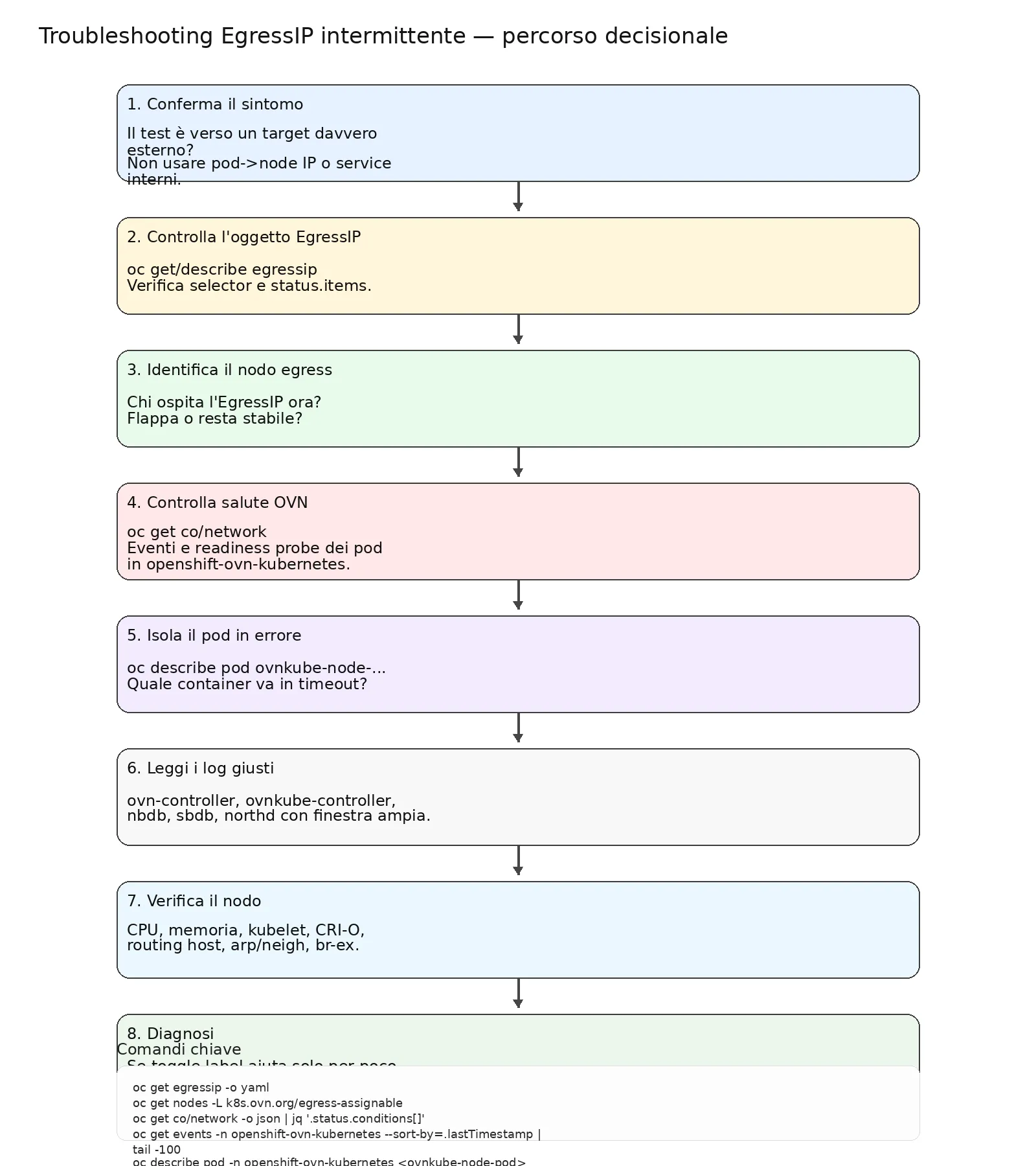

Troubleshooting flow

8.1 Fotografia iniziale

Terminal window
oc get egressip -o yaml
oc describe egressip <NOME_EGRESSIP>
oc get nodes -L k8s.ovn.org/egress-assignable
oc get network.operator cluster -o yaml

Cosa guardare

  • status.items
  • nodo assegnato all’EgressIP
  • selector di namespace/pod
  • eventuali cambi frequenti di assegnazione

8.2 Salute del network operator e dei pod OVN

Terminal window
oc get co/network -o json | jq '.status.conditions[]'
oc get pods -n openshift-ovn-kubernetes -o wide
oc get events -n openshift-ovn-kubernetes --sort-by=.lastTimestamp | tail -100

Segnali forti

  • Readiness probe failed: command timed out
  • restart dei container nei pod ovnkube-node
  • oscillazioni o errori ripetuti su più nodi

Se vedi questi segnali, il problema è spesso OVN / nodo / reachability, non la CR EgressIP in sé.

8.3 Isolare il pod ovnkube-node che fallisce

Terminal window
oc describe pod -n openshift-ovn-kubernetes <ovnkube-node-pod>
oc get pod -n openshift-ovn-kubernetes <ovnkube-node-pod> -o json | jq '.status.containerStatuses[]'

Container da guardare con attenzione

  • ovn-controller
  • ovnkube-controller
  • nbdb
  • sbdb
  • northd

8.4 Log giusti, finestra giusta

Terminal window
oc logs -n openshift-ovn-kubernetes <pod> -c ovn-controller --since=4h
oc logs -n openshift-ovn-kubernetes <pod> -c ovnkube-controller --since=4h
oc logs -n openshift-ovn-kubernetes <pod> -c nbdb --since=4h
oc logs -n openshift-ovn-kubernetes <pod> -c sbdb --since=4h
oc logs -n openshift-ovn-kubernetes <pod> -c northd --since=4h

Filtri utili:

Terminal window
egrep -i 'timeout|probe|reconnect|northbound|southbound|db|leader|raft|egress|assign|reassign|unreach|health'

8.5 Test corretto dell’EgressIP

Da un pod selezionato, prova verso un target davvero esterno:

Terminal window
oc exec -n <namespace> <pod> -- curl -s https://ifconfig.me

oppure verso un endpoint esterno controllato da te.

Evita come test principale

  • node IP
  • service interno
  • route interna
  • qualsiasi traffico east-west

8.6 Verifica del nodo egress

Terminal window
oc debug node/<node> -- chroot /host ip addr
oc debug node/<node> -- chroot /host ip route
oc debug node/<node> -- chroot /host ip rule
oc debug node/<node> -- chroot /host ip neigh
oc debug node/<node> -- chroot /host journalctl -u kubelet --since "4 hours ago"

Da correlare

  • c’è pressione CPU / memoria?
  • kubelet o CRI-O hanno avuto rallentamenti?
  • la route di uscita è coerente?
  • ARP / neighbor sono stabili?

8.7 Verifica connettività del cluster

Terminal window
oc get podnetworkconnectivitychecks -n openshift-network-diagnostics
oc get podnetworkconnectivitychecks -n openshift-network-diagnostics -o yaml

Se lì trovi outage o failure negli stessi orari del problema, il sospetto su reachability / instabilità di rete sale molto.

8.8 Ispezione OVN vera

Terminal window
oc get po -n openshift-ovn-kubernetes


oc rsh -n openshift-ovn-kubernetes -c nbdb <ovnkube-node-pod>
ovn-nbctl show
ovn-nbctl lr-list
ovn-nbctl ls-list

Per il southbound:

Terminal window
oc rsh -n openshift-ovn-kubernetes -c sbdb <ovnkube-node-pod>
ovn-sbctl show

9) Diagnosi ragionata per il caso discusso

Nel caso discusso, la combinazione:

  • EgressIP intermittente;
  • miglioramento temporaneo dopo toggle label;
  • timeout di readiness su più ovnkube-node;

fa pensare più a:

riconciliazione temporaneamente favorevole che maschera
una instabilità OVN / nodo / reachability

che non a una semplice CR EgressIP scritta male.

10) Comandi “coltellino svizzero”

Stato rapido

Terminal window
oc get egressip -o wide
oc get nodes -L k8s.ovn.org/egress-assignable
oc get pods -n openshift-ovn-kubernetes -o wide
oc get events -n openshift-ovn-kubernetes --sort-by=.lastTimestamp | tail -100

Health operator

Terminal window
oc get co/network -o json | jq '.status.conditions[]'

Pod problematico

Terminal window
oc describe pod -n openshift-ovn-kubernetes <pod>
oc get pod -n openshift-ovn-kubernetes <pod> -o json | jq '.status.containerStatuses[]'

Logs utili

Terminal window
oc logs -n openshift-ovn-kubernetes <pod> -c ovn-controller --since=4h
oc logs -n openshift-ovn-kubernetes <pod> -c ovnkube-controller --since=4h
oc logs -n openshift-ovn-kubernetes <pod> -c nbdb --since=4h
oc logs -n openshift-ovn-kubernetes <pod> -c sbdb --since=4h
oc logs -n openshift-ovn-kubernetes <pod> -c northd --since=4h

Nodo

Terminal window
oc debug node/<node> -- chroot /host ip addr
oc debug node/<node> -- chroot /host ip route
oc debug node/<node> -- chroot /host ip rule
oc debug node/<node> -- chroot /host ip neigh

11) Script di raccolta diagnostica

Nel repo trovi:

scripts/collect-ovn-egressip-diagnostics.sh

Uso:

Terminal window
chmod +x scripts/collect-ovn-egressip-diagnostics.sh
./scripts/collect-ovn-egressip-diagnostics.sh

Oppure con directory custom:

Terminal window
./scripts/collect-ovn-egressip-diagnostics.sh my-ovn-diag

Lo script raccoglie in sola lettura:

  • Network CR
  • stato del ClusterOperator network
  • tutti gli EgressIP
  • nodi con label k8s.ovn.org/egress-assignable
  • pod ed eventi di openshift-ovn-kubernetes
  • PodNetworkConnectivityChecks
  • describe e log dei pod ovnkube-node

12) Fonti ufficiali consigliate

Per approfondire o confrontare il contenuto del README con la documentazione ufficiale:

13) Conclusione operativa

Se un EgressIP:

  • funziona dopo toggle label;
  • poi ricade;
  • e nel frattempo vedi timeout di readiness su ovnkube-node,

la pista più forte è quasi sempre:

  1. instabilità OVN / controller / database / nodo, oppure
  2. reachability del nodo egress non stabile, oppure
  3. problema sul path reale di uscita.

Il toggle label spesso è solo un “refresh” della riconciliazione, non la vera cura.

Fine guida
